三重県でのプレス金型の設計製作・プレス加工なら弊社にお任せください。高精度な端子から厚物自動車部品まで幅広く対応しております。
作れる金型の最大サイズは?何トンのプレスまで対応してますか?

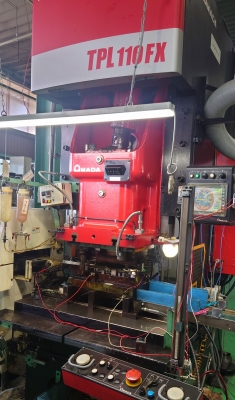

サイズは X1800 Y600 Z500 まで。10t~300tのプレス加工機での 順送・単発型の製作に対応しております。
加工できる材料は?
プレス素材はt0.2~t3.2の 鉄・銅・真鍮が主です。ステンレス・アルミも対応してます。
金型素材はHRC60のSKD11までなら削れます。銅・真鍮・ステン・アルミの部品加工も対応可能です。
加工精度はどこまで可能?
製品のサイズによって異なりますが、端子の金型ならトリム精度・曲げ精度共に±0.02mm以内で出せます。しかしコイル材やプレス環境によっても変化するので 曲げ精度は±0.05mm程度が現実的です。調整機構で都度調整するなら±0.02mmも可能です。
3D形状の製品なら最大で±0.1~0.2程度です。
金型の値段は?
金型仕様によって個別に対応させて頂きますので、気軽にお見積り依頼をください。2DのDXFやPDF・3DはIGES・PARASOLID・STEPの形式でデータがあると助かります。
生産数量が少ないなら50C等のプレートを使用。生産数量が多いなら焼入れ材のプレートで作ります。コストに関係なく、パーツでカジリが発生しそうな場所にはコーティングを入れます。

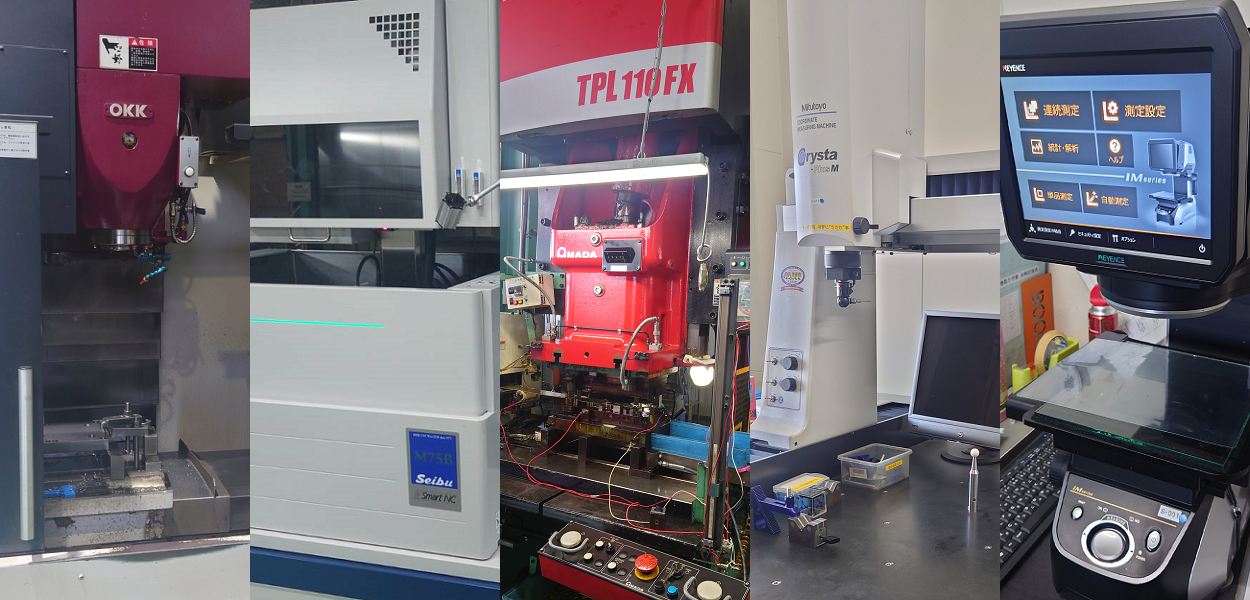

メーカー 機種 | 型番 | XY軸 最大移動量 | 備考 |
---|---|---|---|
OKK マシニング | VM4Ⅲ | X630 x Y430 (mm) | |
オークマ マシニング | MILLAC 561VⅡ | X1050 x Y560 (mm) | この加工機以上のサイズは外部委託して加工します |
静岡鉄工所 NCフライス | VHR-AF | X700 x Y320 (mm) | |
西部電機 ワイヤ放電加工機 | M75B | X750 x Y500 (mm) | オプションパーツによってφ0.3までの細穴放電加工が可能です |
Sodick ワイヤ放電加工機 | AG600L | X600 x Y400 (mm) | 使用ワイヤ径φ0.2 |
Sodick ワイヤ放電加工機 | AQ537L | X570 x Y370 (mm) | 使用ワイヤ径φ0.25 |
Sodick 細穴放電加工機 | K1C | X300 x Y200 (mm) | 電極径φ0.5~φ3.0 |
岡本工作機械製作所 | PSG64DX | X600 x Y400 (mm) | |
岡本工作機械製作所 | MSG-250H | X500 x Y250 (mm) | |
黒田精工 | GS-BM2 | X300 x Y150 (mm) | 他、同等機2台 |
ダイヘン TIG溶接機 | AVP-300 | HIDE製TIGCON追加済 精密溶接が可能です | |
afinia 3Dプリンタ | afinia H479 | X130 x Y130 (mm) | 3Dデータから製品サンプルを作る時に使用しています |
CAD名 | メーカー名 | 備考 |
---|---|---|
DiProWIN | Sodick | 2D-CADソフト DXF読み込み可能 |
VISI | HEXAGON | 3D-CADソフト IGES・PARASOLID・STEP読み込み可能 |
他にも旋盤、汎用フライス・ラジアルボール盤の設備を保有しています。

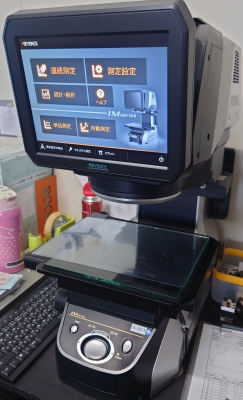

ミエテクノに三次元測定機がありますので、3D形状の測定も可能です。

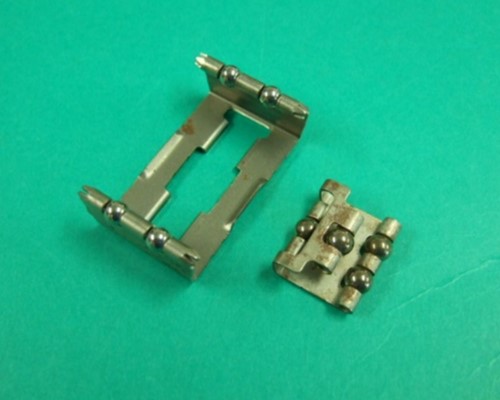

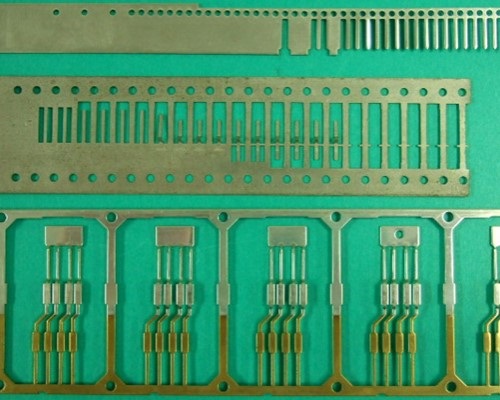

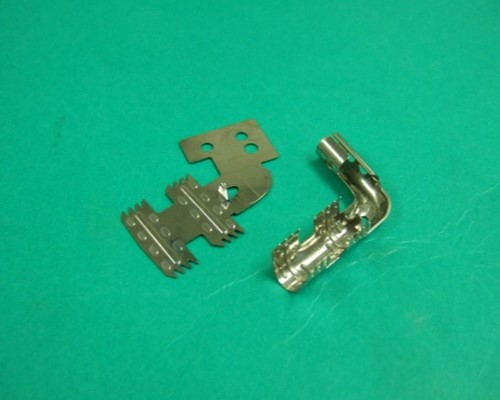

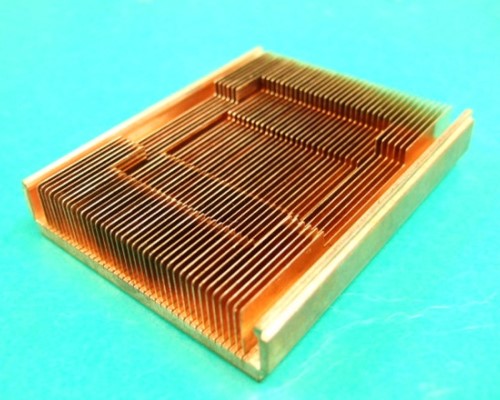

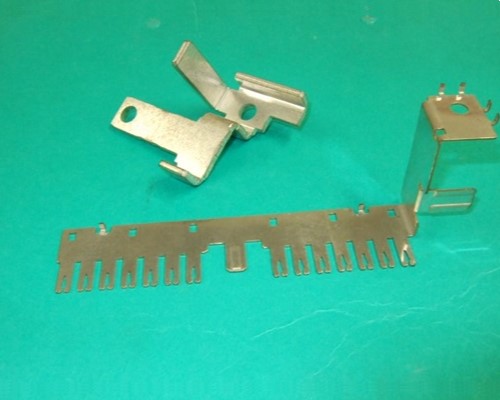

過去に金型で作成した製品です
会社名 | 代表取締役 | 設立年月日 | 資本金 | 主要取引先 |
---|---|---|---|---|
(有)浦尾金型製作所 | 浦尾真人 | 昭和61年7月 | 300万円 | 古河AS株式会社様、ダイソウ工業株式会社様、盟和精工株式会社様 等 |
(有)ミエテクノ | 浦尾真人 | 平成9年1月 | 500万円 | 古河AS株式会社様、東洋発条株式会社様、株式会社三和プレス工業所様 等 |
企業理念:お客様と我々、それにかかわる全資源、そのすべての恩恵に感謝の念を込め知恵を出し合い、技術を高め、物造りを極めて社会貢献に繋げる事が、私たち一人ひとりと会社の使命であり、それを信条とする。
事業内容:各種金属金型の設計及び製作、プレス用金型製造、不動産の賃貸、それに付帯関連する一切の業務
沿革:昭和58年3月に創業し、昭和61年7月に法人登録を行いました。平成9年1月には有限会社ミエテクノを設立し、プレス量産体系の確立を目指しました。平成24年4月には本店所在地を三重県津市森町に移転しました。
〒514-1254
三重県津市森町1611-13
FAX 059-255-2577
e-Mail uraokss@nifty.com
〒514-1254
三重県津市森町1611-10
FAX 059-255-2597
e-Mail mietecho@nifty.com
両社とも同じ敷地にあります
営業時間 8:15〜17:00
(休日は カレンダーによる)※都合により休業する場合がございます
